YA圆振动筛产品概述:

　　YA圆振动筛筛箱运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构，利用普通电机外拖动振动器使筛体沿激振力方向作周期限性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。 该系列振动筛由偏心式激振器、筛箱、电动机、底座及支承装置组成。

　　YA圆振动筛主要特点:

　　1.环槽铆钉联接、结构**，坚固耐用。

　　2.采用轮胎联轴器，柔性连接，运转平稳。

　　3.采筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷。

　　4.结构**、采用块偏心作为激振力，激振力强、电耗低、噪音小。

　　5.采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理大。

　　6.振动器采用大游隙轴承，稀油润滑、噪声低、寿命长。另部件通用性强，维修方便。

　　7.多种筛分辅助配置，更多地理解客户个性化的筛分需求，满足不同行业的需求，达到佳筛分目的。

　　YA圆振动筛基本结构:

　　YA系列圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上，一并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛振动。

　　筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

　　YA系列圆振筛一般电动机安装在筛框的右侧，也可安装在筛框的左侧，如果无特殊要求，制造厂按物料运动方向的右侧安装供货。

　　筛网是主要易损件。根据物料品种和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛面有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。

　　YA圆振动筛工作原理:

　　圆振动筛的筛箱运动轨迹为圆形或椭圆形,圆振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动告速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动.(见下示意图)

　　圆振动筛的筛面为倾斜布置(15°～25°),当筛面作圆形轨迹振动时,物料随之抛弃、落下而向前运动,小于筛孔的物料即被分离至筛下。

　　YA圆振动筛型号说明:

　　Y A □ □ □

　　┬ ┬ ┬ ┬ ┬

　　│ │ │ │ │

　　│ │ │ │ │

　　│ │ │ │ │

　　│ │ │ │ └──────────　筛面长度dm

　　│ │ │ │

　　│ │ │ └───────────-　筛面宽度dm

　　│ │ │

　　│ │ └─────────────　轴偏心振动器

　　│ │

　　│ └──────────────-　轴偏心振动器

　　│

　　└────────────────　圆振动

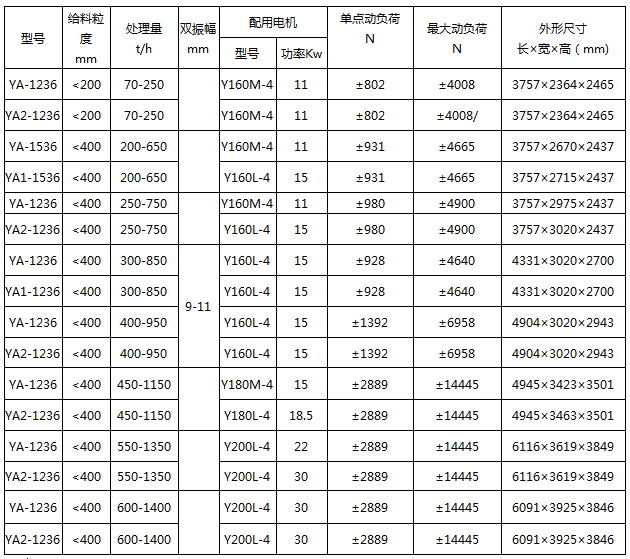

　　YA圆振动筛技术参数表:

　　说明：

　　1.处理量按物料散密度为1t/m3，大网孔尺寸计算。

　　2.可根据用户要求进行特殊设计及现场设计。

　　YA圆振动筛选用须知:

　　1.筛机分单层和双层，并有轻型和重型之分。

　　2.筛网结构有纺织网、冲孔筛板。如果选用铁篦式筛板可按要求设计。

　　3.双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时，应按要求设计。

　　4.电动机可安装在左侧或右侧，无特殊要求按安装图安装、供货。

　　5.给料箱为选择件，用户如有要求，可供给料箱。

　　6.在选用时如有改变筛面倾角的要求，可另行设计。

　　7.基础螺栓由用户自备。

　　YA圆振动筛选使用和维护:

　　振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或异常声响，应及时停机检查，找出原因，排除故障。
